    什么样的角焊缝才算合格角焊缝?

    时间:2021-11-29 8:19:34 浏览量:1279


    焊接设计应考虑母材之可焊性、焊材与母材之匹配、焊接效率、焊接方式、焊道尺寸、焊接变形及接合板挫屈等因素。

    举填角焊道为例来说明,根据美国焊接协会钢结构焊接法规(AWSD1.1)之规定,填角焊道分为三类,包括理想之焊道、可接受之焊道宽度以及不可接受之焊道,其中不正确的焊道尺寸包括填角焊道之喉深不足、凸面过长、焊蚀、搭迭、脚长不足与熔合不良。

    美国焊接协会钢结构焊接法规与我国钢构造建筑物钢结构设计技术规范也都规定填角焊道之最小尺寸如表4所示。

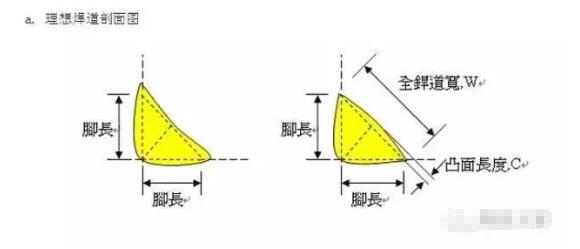

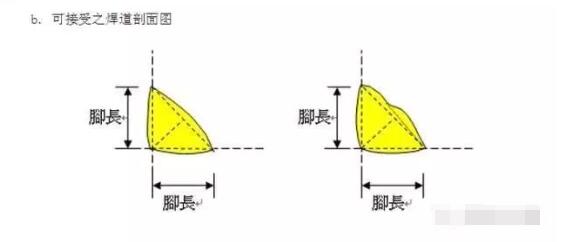

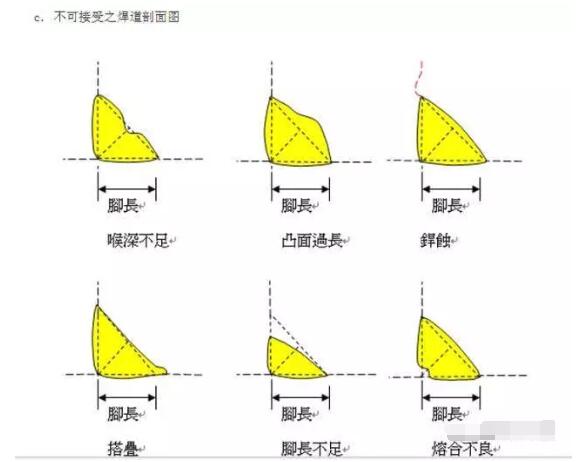

    理想焊道剖面图可接受焊道剖面图不可接受焊道剖面图

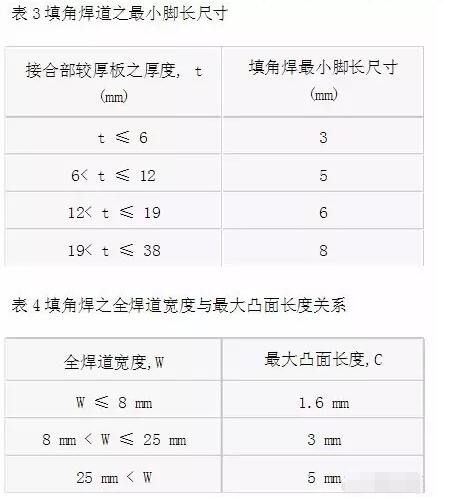

    填角焊最小脚长尺寸是由接头之两部分中较厚板来决定,但不得大于较薄板之厚度。若超出则应有充分之预热,以确保焊接之质量。如经应力计算需要时,焊接尺寸可大于接合部之薄板厚度。表3提供各种板厚之填角焊最小脚长尺寸,表4显示填角焊之全焊道宽度与最大凸面长度之关系。
